SWIT S-1173FS, 17" FHD Studiomonitor mit Wellenformanzeige

SWIT S-1173FS, 17" FHD Studio Monitor with waveform

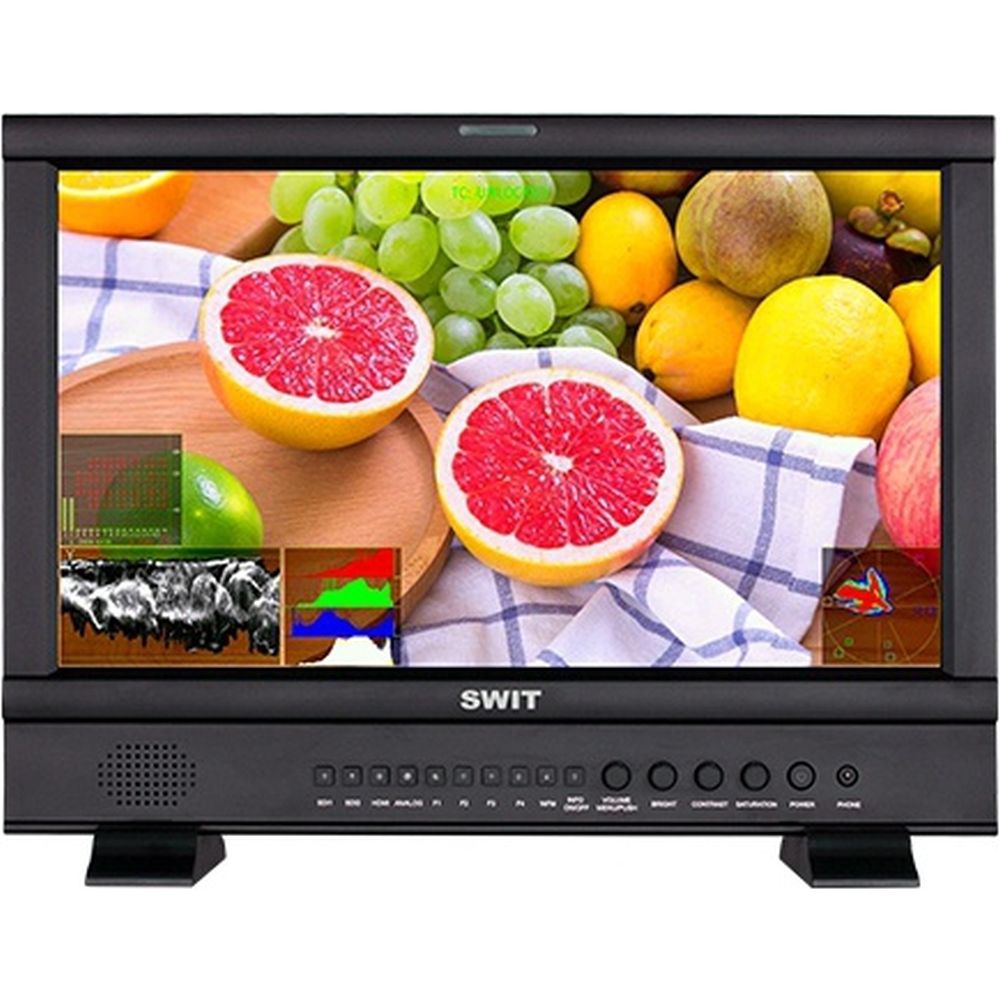

Der SWIT S-1173FS, 17" FHD Studio Monitor with waveform verfügt über ein 17,3-Zoll-IPS (In-Plane Switching) LCD-Display mit einer Full-HD-Auflösung von 1920x1080 Pixeln und LED-Hintergrundbeleuchtung. Das Kontrastverhältnis beträgt 700:1 für eine präzise Farbwiedergabe. Der Betrachtungswinkel beträgt horizontal 160° und vertikal 160°.

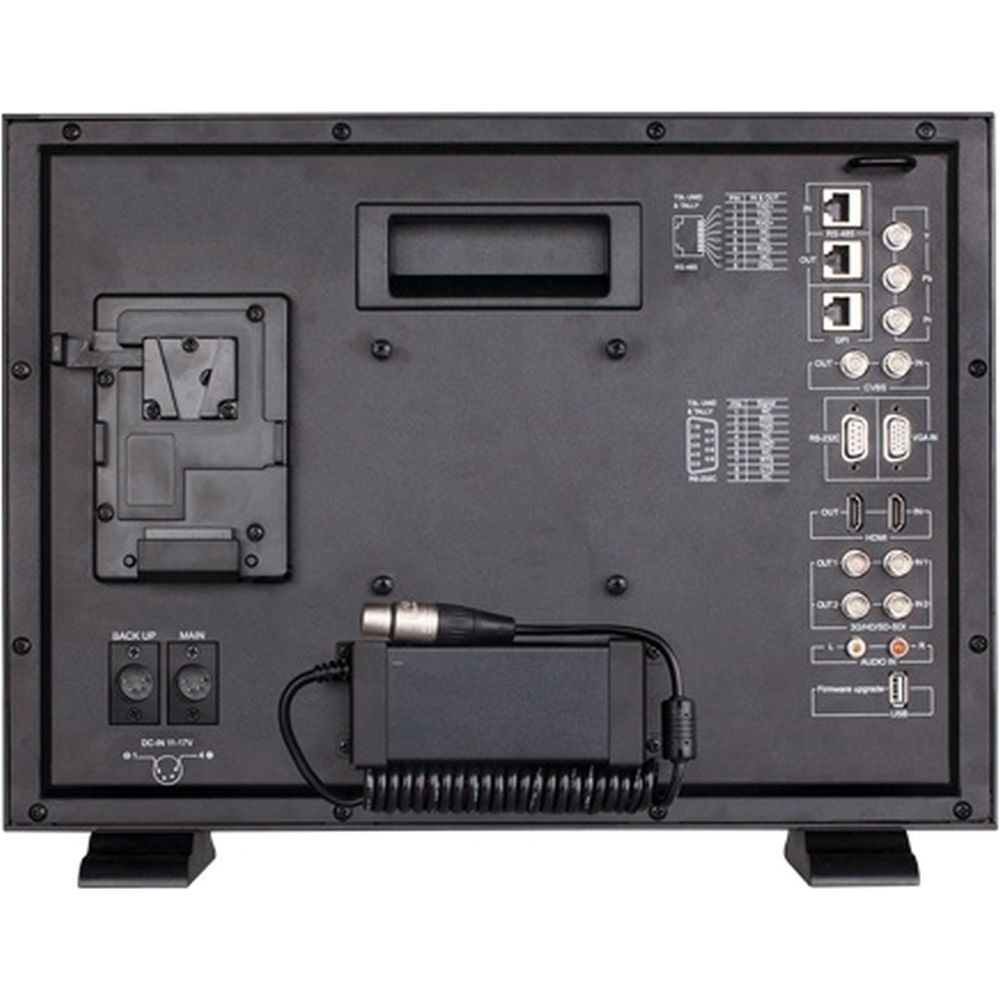

Der S-1173F unterstützt:

• 2K/3G/HD/SD-SDI-Eingang x2
• 2K/3G/HD/SD-SDI-Loop x2
• HDMI-Eingang x1
• HDMI-Loop x1
• YUV-Eingang x1
• VGA-Eingang x1
• CVBS-Eingang x1
• CVBS-Loop x1
• RS485 UMD-Eingang x1
• RS485 UMD-Ausgang x1
• RS232C UMD-Eingang x1
• RS485 GPI-Eingang x1
• L/R analoger Audio-Eingang x1

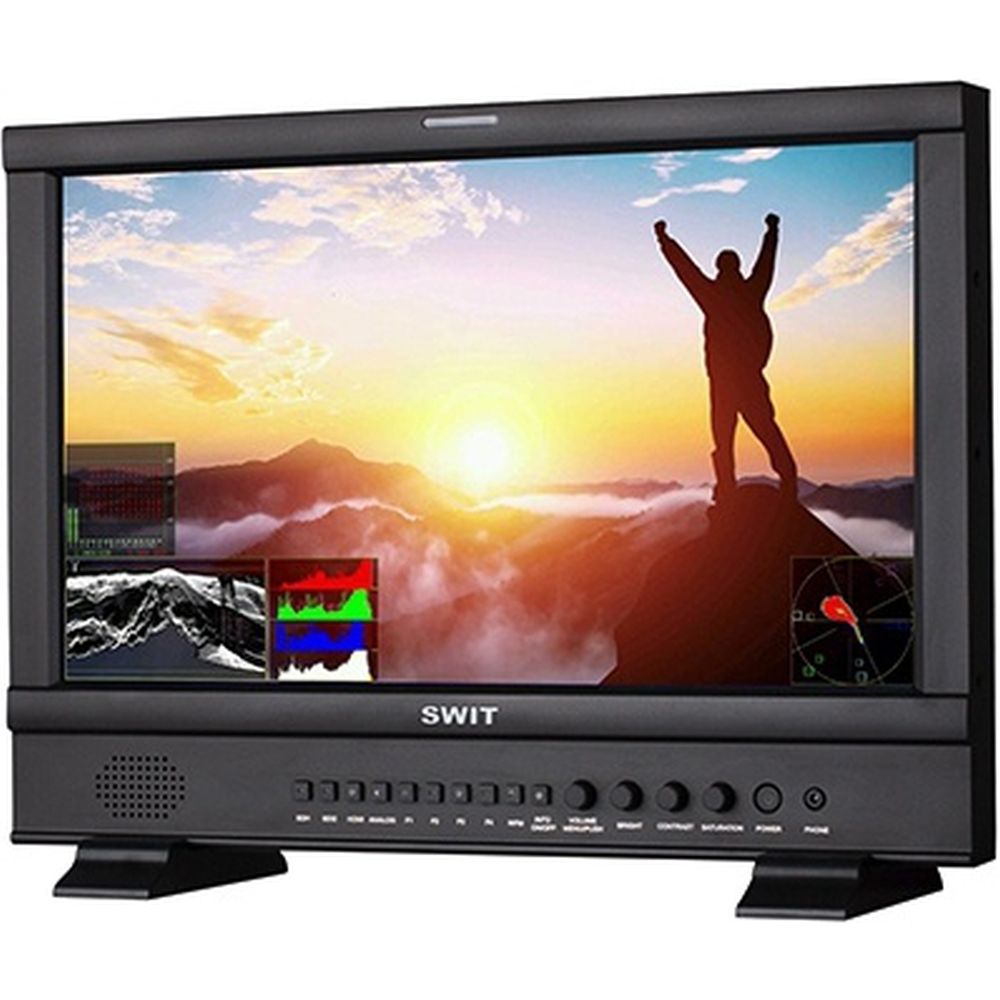

Waveform / Vektorskop / Histogramm

Der S-1173F unterstützt Videoanalyse-Hilfsmuster, darunter: Waveform (Y/Pb/Pr/R/G/B), Vektorskop, Histogramm (R/G/B/Y), um digitale Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.) darzustellen. Diese können an die Muster angepasst werden, und die Muster lassen sich individuell ein- oder ausschalten. Die Anzeigeposition (Oben/Unten/Links/Rechts), Größe, Farbe und Transparenz sind frei einstellbar.

Der S-1173F unterstützt integrierte Audiometer für SDI-16-Kanäle und HDMI-8-Kanäle, mit Markierungen und Warninformationen bei abweichendem Audiosignal. Benutzer können außerdem zwei Audiokanäle für die Ausgabe über den 3,5-mm-Anschluss oder die Lautsprecher auswählen. Die Position des Audiometermusters kann aus Oben/Unten/Links/Rechts gewählt werden, und du kannst wahlweise nur 2 Kanäle, 8 Kanäle oder alle 16 Kanäle anzeigen lassen. Auch Skalenmarkierungen, Warninformationen und die Transparenz des Audiometermusters sind frei wählbar.

Der S-1173F unterstützt UMD- und Text-Tally-Anzeige gemäß dem TSL 3.1/4.0-Protokoll, mit Auswahl von 1–126 TSL-Adressen und bis zu 8 Zeichen. Die UMD-Eingänge laufen über einen RS485- oder RS232C-Port, die Ausgänge über einen RS485-Port.

Unterstützt präzise 17x17x17 3DLUT-Farbkalibrierung. Verwende einen professionellen Farbanalysator (z. B. KONICA MINOLTA CA310) und 3DLUT-Kalibrierungssoftware (z. B. SpectralCal CalMAN5), um eine 3DLUT-Cube-Datei zu messen und zu generieren, die per USB-Stick auf den Monitor hochgeladen werden kann. Der Monitor verfügt außerdem über integrierte Kamera-Log-zu-Rec-709-Konvertierungs-LUTs, darunter Log-C, C-log, S-log2, S-log3, V-log, J-log1 und RedLogFilm. Eigene 3DLUTs lassen sich per USB-Stick in den Monitor importieren.

Der S-1173F bietet einen Standard-USB-Port für Firmware-Upgrades. Benutzer können die neueste Firmware-Datei auf einen USB-Stick herunterladen und diesen direkt in den S-1173F-Monitor einstecken, um das Upgrade durchzuführen – ganz ohne PC-Verbindung.
